Modèle conceptuel de données (MCD) : guide complet pour comprendre et réaliser votre MCD

Le Modèle Conceptuel de Données (ou MCD) est un outil puissant et souvent sous-estimé dans la boîte à outils des product builders. Véritable plan d’architecte, il permet de représenter l’ensemble des données manipulées par un système donné. Et ainsi de les organiser en un schéma logique, préalable indispensable au développement d’un projet. Cependant, comme tout outil puissant, il peut être difficile à maîtriser, et beaucoup rencontrent des obstacles pour l'apprivoiser. Entre concepts flous, méthodologies obscures et outils abscons, le Modèle Conceptuel de Données est sans doute l’un des sujets les plus intimidants qu’il nous ait été donné de traiter. Nous avons donc préparé un guide complet sur le MCD, clair et accessible, qui va droit au but sans nécessiter des compétences avancées en informatique. Et qui vous donne toutes les cartes pour réaliser vos MCD comme un pro. Au programme : - Définition complète du MCD - Ses composants essentiels - Une méthode pas-à-pas pour le concevoir - Les outils indispensables - Les pièges à éviter - Un exemple concret - Et bien plus encore. PS. On est quasiment sûrs que vos collègues et contacts vont aussi trouver ce contenu utile. Alors n’hésitez pas à leur partager .

Qu’est-ce qu’un Modèle Conceptuel de Données (MCD) ?

Définition formelle du MCD

« La plupart des MCD qu’on aborde sont plus flous qu’un épisode de Black Mirror sans sous-titres. »

Oubliez les définitions aseptisées. Le Modèle conceptuel des données (abrégé en MCD) selon Merise, c’est (en théorie !) une représentation schématique et limpide – limite clinique – des entités pertinentes d’un Système d’Information et de leurs relations, le tout via un diagramme Entité-Association. On identifie les objets à stocker (entités), leurs caractéristiques (attributs), et surtout les liens tordus ou pas qui existent entre eux (associations). Le MCD doit permettre de cacher la technique derrière l’abstraction pure : si votre schéma ressemble à une toile d’araignée jetée sur un tableau Excel, vous avez juste raté le coche. Un vrai MCD, ça se lit d’une traite ; pas besoin de dictionnaire ni de lampe frontale.

Objectifs et portée : abstraction vs technique

L’objectif royal du MCD, c’est l’abstraction totale du système d’information – traduire la réalité métier avant que la technique vienne polluer l’affaire. Pourquoi ? Parce que si on mélange les couches dès le départ, on obtient un patchwork inmaintenable où chaque entité devient suspecte. Les modèles sans cardinalités claires ? Aussi utiles qu’un gâteau sans farine : bons pour la poubelle ! L’art consiste à représenter uniquement ce qui a du sens métier, en ignorant toute tentation prématurée de penser tables SQL ou API REST.

Pourquoi on n’est pas chez Disney : avantages et limites

Le vrai cadeau empoisonné du MCD ? Il pousse à clarifier les concepts métier et garantit qu’aucune entité ne termine dans un procès d’intention faute d’identifiant absolu (critère non négociable pour échapper au chaos). Côté revers : la lourdeur documentaire ferait pâlir n’importe quel chef de projet agile, et la complexité peut vite transformer un simple organigramme en sudoku version hardcore. Mais hé, personne n’a jamais dit que structurer les données devait ressembler à un conte de fées.

Les composants essentiels d’un MCD

Classes d’entité : entités et instances

Passer à côté de la définition d’entité dans un MCD, c’est comme faire du vélo sans roues… Pour un architecte de données qui se respecte (et qui a une once de dignité professionnelle), l’entité n’est pas une vague notion flottante mais un objet métier identifiable et autonome. Une classe d’entité regroupe tous les objets du même acabit – disons, "Personne", "Produit", ou "Commande". La nuance subtile (que beaucoup ignorent avec un aplomb remarquable) : l’instance est la manifestation concrète d’une entité ; Pierre DURAND est une instance de Personne.

• Entité : objet métier clé identifié dans le SI (système d’information).
• Classe d’entité : catégorie abstraite regroupant des objets similaires.
• Instance : occurrence unique correspondant à une entité réelle.

Une anecdote lamentable ? J’ai vu un SI où "Client" et "Prospect" étaient fusionnés en une seule entité « Contact » — sans distinguo, ni identifiant solide. Résultat : des doublons en pagaille, et la DSI pleurait chaque lundi matin.

Attributs et identifiants (absolus vs relatifs)

Si vous croyez qu’un identifiant flou suffit, préparez-vous à vivre un enfer relationnel. Un identifiant absolu désigne chaque instance de façon unique et incontestable—le nirvana du modélisateur. À l’inverse, l’identifiant relatif dépend d’une autre entité pour exister (bonjour les ambiguïtés malicieuses !). Un mauvais identifiant, c’est la roue manquante sur votre chaise : instable et totalement inutile.

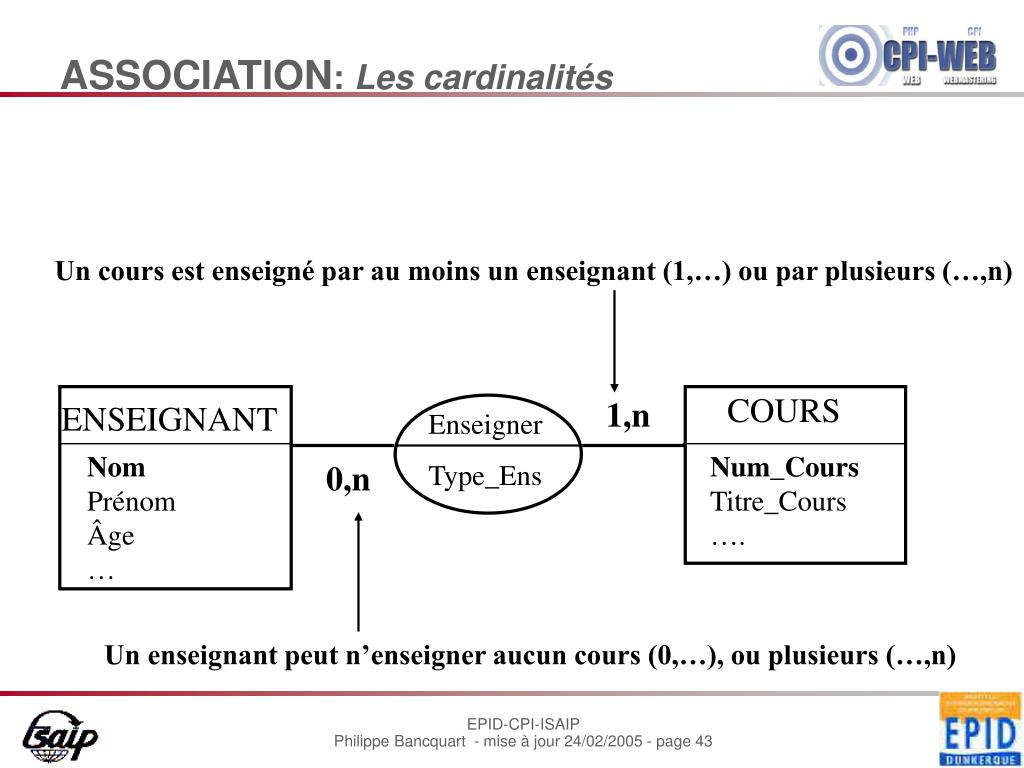

Associations et cardinalités (1–1, 1–n, n–m)

Les associations lient les entités. Mais ce qui fait ou défait un modèle ? Les cardinalités, qu’on retrouve plus bancales encore que certaines croyances informatiques. Trois types :

• 1–1 : exclusivité totale (comme deux agents secrets se surveillant mutuellement).
• 1–N : classique chef/équipe – un chef manage plusieurs membres mais chaque membre n’a qu’un chef.
• N–M : anarchie organisée – chaque étudiant suit plusieurs cours, chaque cours peut être suivi par plusieurs étudiants.

L’erreur fatale ? Oublier la cardinalité minimale ou maximales — votre schéma devient alors aussi utile qu’une étiquette décollée sur bouteille industrielle : illisible et confuse !

Méthode pas à pas pour concevoir votre MCD

Collecte et formalisation des besoins (interview, workshops)

Si vous pensez qu’on collecte des besoins au doigt mouillé, fermez cet onglet tout de suite. L’étape préliminaire : interroger les utilisateurs, décortiquer leur quotidien, dépouiller leurs processus jusqu’à l’os — et surtout ne jamais croire sur parole le premier « on fait comme ça depuis 10 ans ». La collecte doit être brutale (oui !), structurée et documentée.

• Préparation minutieuse : rassemblez toute la documentation existante (procédures, emails, schémas gribouillés sur des coins de table !).
• Questions clés : ciblez les entités métier (« Quels objets manipulez-vous vraiment ? »), les rôles, les exceptions absurdes du quotidien.
• Validation draft : synthétisez tout dans un document de spécifications fonctionnelles, puis faites-le relire à froid par ceux qui souffriront du SI — alias les utilisateurs finaux.

Résumé clé : Si le besoin n’est pas clair, le MCD ressemble vite à un jeu de piste pour taupes daltoniennes.

Et surtout : n’oubliez jamais d’intégrer l’entité « système d'information » elle-même quand elle structure/trace ou historise un processus (sinon préparez-vous à pleurer sur des audits RGPD).

Construction du schéma Entité-Association (choix des entités, relations)

Le schéma Entité-Association est censé être d’une limpidité absolue… Bien sûr, dans 90% des cas il ressemble plus à un brain dump sous acide. Voici LE mini-tutoriel pour redresser la barre (et sauver votre dignité professionnelle) :

Checklist opérationnelle :

1. Identifier les entités : repérez tous les objets métiers distincts extraits de vos interviews — ni trop larges (« objet ») ni trop granulaires (« case à cocher du formulaire X »).
2. Définir les attributs : chaque entité doit posséder ses propriétés propres (évitez l’attribut « fourre-tout », fléau classique!).
3. Tracer les relations (associations) : reliez explicitement chaque paire logique d’entités ; nommez la relation — oui, même si ça vous paraît évident.
4. Préciser toutes les cardinalités : min/max partout ! Sinon, votre modèle mérite la corbeille directe.

Description de l'image : Ce schéma Entité-Association Merise minimaliste montre une entité « Client » reliée à une entité « Commande » par une association « Passe ». La cardinalité est de 0,N côté Client (un client peut passer plusieurs commandes ou aucune) et 1,N côté Commande (chaque commande est passée par exactement un client). Tout ce que devrait comprendre un débutant qui se respecte. Aucun embellissement inutile.

Validation et itération avec les parties prenantes

Pourquoi valider son MCD auprès des utilisateurs avant de crier victoire ? Parce qu’un modèle non validé c’est littéralement comme une roue détachée sous une chaise de bureau : totalement inapte au service réel. L’expérience démontre que même le plus beau diagramme, s’il n’est pas confronté aux usages bruts, finit en chef-d’œuvre inutile punaisé au mur.

Les conseils vraiment utiles ? Faites relire chaque version à différents profils d’utilisateurs (pas juste au chef qui ne comprend déjà rien au métier). Osez organiser plusieurs tours d’itérations courtes plutôt qu’un seul grand déballage où tout le monde dort debout. Une anecdote savoureuse : j’ai vu un projet où seules deux personnes avaient lu le draft… Résultat ? Six mois plus tard tout était à refaire – mais cette fois avec dix fois plus de bruit parce que « personne n’avait compris la notion “d’ordre” dans l’association principale ». Voilà ce qui arrive quand on veut gagner du temps sur la validation.

Outils et bonnes pratiques pour un MCD sans faille

Logiciels incontournables (Merise, outils UML, solutions SaaS)

La modélisation de données n’est pas affaire de crayons ou de PowerPoint (merci, mais non merci !). Pour éviter le ridicule d’un schéma Merise dessiné sur un post-it, voici une sélection d’outils éprouvés — testés en conditions réelles d’ennui mortel ou lors de crash-tests pédagogiques :
- DBConcept (open source): Pour générer des diagrammes MCD/UML à partir d’une syntaxe textuelle. Efficace pour ceux qui supportent encore le format Mocodo.
- Looping : Gratuit, sans friction ni installation – parfait quand on a déjà perdu trop de temps sur des outils capricieux.
- Lucidchart (SaaS) : Pour ceux qui aiment la collaboration et les intégrations cloud.
- OpenClassrooms & CommentCaMarche.net : Pas des outils, mais des mines de tutoriels et de critiques corrosives sur les logiciels cités ci-dessus. Incontournables pour débusquer les bugs conceptuels et moqueries du forum.

Pièges courants et comment les éviter (attributs fantômes, cardinalités hasardeuses)

Si vous croyez que tout schéma validé par l’outil est infaillible… vous n’avez jamais lu un MCD produit dans l’urgence. Voici le bestiaire des pièges classiques :

Evitez aussi la tentation d’ajouter un attribut "fourre-tout" (« infos diverses ») – ce n’est pas une corbeille mais un modèle conceptuel.

Exemples concrets et templates de diagrammes

Besoin d’un vrai exemple ? Ce template exercices Merise corrigés fournit une base immédiatement exploitable. À adapter en supprimant tous les artefacts métier hors contexte (inutile d’avoir la gestion des manifestations sportives si vous modélisez un atelier industriel). Les éléments essentiels à garder : entités claires, associations nommées, cardinalités explicites et identifiants béton.

Résumé clé : Un MCD se juge sur deux critères : lisibilité immédiate… et absence totale d’attributs inutiles. Si votre schéma nécessite un décodeur ou fait rire vos pairs, recommencez tout.

Et après ? Du MCD au Modèle Logique de Données (MLD)

Différences clés entre MCD et MLD

C’est ici que les illusions du modélisateur s’écroulent : le passage du MCD au MLD, cette phase où l’on voit fleurir des tables bricolées par des amateurs qui confondent encore colonne et attribut…

Petit clin d’œil : ceux qui sautent la case MLD se retrouvent en général avec un MPD aussi indigeste qu’un plat de raviolis froids.

Préparer la transition : règles de traduction

Rassurez-vous : même si la littérature Merise est indigeste, les règles de traduction sont tout sauf optionnelles. Vous ratez une étape ? Félicitations, vous venez d’inventer le bug structurel !

• Chaque entité du MCD devient une table.
• Chaque attribut devient une colonne dans la table correspondante.
• L’identifiant absolu migre en clé primaire — faute de quoi vos données finiront orphelines.
• Les associations deviennent soit de simples clés étrangères (pour les 1–N), soit des tables intermédiaires (pour les N–M).
• Les cardinalités se traduisent en contraintes d’intégrité ; attention aux cardinalités minimales non respectées : c’est bingo pour l’incohérence !
• Éliminez tout attribut fantôme qui aurait échappé à votre vigilance (on ne plaisante pas avec les résidus conceptuels).

L’image montre clairement ce qui doit être fait… sauf par ceux qui confondent vitesse et précipitation.

Checklist finale pour un passage sans douleur

Avant de migrer votre chef-d’œuvre conceptuel vers le terrain dangereux du MLD :

• [ ] Vérifier l’existence d’un identifiant absolu par table (sinon c’est procès assuré)
• [ ] Contrôler la correspondance entité ↔ table et attribut ↔ colonne, sans perdre d’information ni créer d’usine à gaz relationnelle.
• [ ] Recenser toutes les cardinalités et leur traduction technique (fini les cardinalités « oubliées »)
• [ ] Valider les types de données logiques selon les besoins métiers réels (pas de VARCHAR(255) systématique !)
• [ ] Placer correctement chaque clé étrangère pour garantir l’intégrité référentielle réelle — pas juste sur papier.
• [ ] Indexer selon les besoins métiers avérés ; l’oubli d’index, c’est le ticket direct pour un SGBD agonisant à chaque requête.
• [ ] Faire valider par un utilisateur réel ou un expert métier indépendant. Pas par votre voisin ni votre chat !
